Клапан ODE 21W5ZE350 2/2-ходовой нормально открытый непрямого действия (с пилотным управлением) применяется для пара, горячей и перегретой воды и других жидких и газообразных сред.
Эксплуатация
Электромагнитный клапан ODE 21H9KE180 может работать практически с любыми средами, единственное ограничение – это температура в диапазоне -10…+140 градусов и нестойкость к нефтепродуктам. Давление на входе не должно превышать 10 бар, а для срабатывания механизма достаточно перепада в 0,2 бар. Механизм отличается надежностью (производитель гарантирует не менее 400 тысяч срабатываний), а также высокой скоростью срабатывания – 60 мс для открытия и 600 мс для перекрытия потока.
Исполнение | НО (нормально открытый) |
Принцип действия | непрямого действия |
Тип клапана | двухходовой |
Присоединение | муфтовое G1 1/4" |
Диаметр отверстия | 35 мм |
Пропускная способность, Kv | 400 л/мин |
Материал мембраны | EPDM (этилен-пропиленовый каучук) |
Температура рабочей среды, °С | −10 +140 °С |
Температура окружающей среды, °С: | электромагнит класса F: −10 + 60 °C электромагнит класса H: −10 + 80 °C |
Рабочая среда | горячая вода, пар, воздух, кислоты, щелочи. Не стоек к нефтепродуктам. |
Минимальный перепад давления между входом и выходом, ΔPmin | 0,2 bar (0,2 кгс/см2) |
Максимальный перепад давления между входом и выходом, ΔPmax | 10 bar |
Максимально допустимое давление на входе, Pmax | 16 bar (16 кгс/см2) |
Максимальная вязкость | 12 сСт |
Напряжение питания (другое напряжение по запросу) |
~12V, 24V, 110V, 220V переменного тока 50 Hz; – 12V, 24V, 110V постоянного тока. |
Время открытия | 60 мсек |
Время закрытия | до 600 мсек |
Ресурс работы | 400 000 циклов |

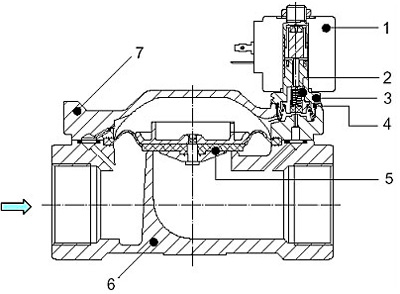

Рис.1. Схема клапана ODE 21W5ZE350, где:
1 - катушка, 2 - плунжер, 3 - арматурная трубка, 4 - пружина, 5 - мембрана, 6 - корпус, 7 - крышка
