Комплект присоединительной арматуры ВЗЛЕТ КПА

Комплект присоединительной арматуры ВЗЛЕТ КПА предназначен для монтажа на трубопроводах горячей и холодной воды расходомеров электромагнитных ВЗЛЕТ ЭР и ВЗЛЕТ ЭМ прямого и реверсивного типов, с конструкцией проточной части как исполнения "сэндвич".

Отличительные особенности

• обеспечивает необходимое сопряжение внутренних диаметров труб и переходов с помощью конструкции стыка «в замок»;
• обеспечивает сопряжение расходомера с прилегающими фланцами без образования дополнительных ступенек;
• защищает расходомер от токов, протекающих по трубопроводу;
• обеспечивает параллельность фланцев между собой и их перпендикулярность к оси прямолинейных участков;
• монтажные патрубки (расширители) могут быть в заводских условиях оборудованы штуцерами для установки измерительных приборов (манометра, термометра, датчика давления, датчика температуры);
• специальное исполнение для мнтажа в пластиковые (металлопластиковые) трубопроводы.

Состав ВЗЛЕТ КПА

• Подводящий участок, состоящий из:
• - фланца, прилегающего к имитатору (расходомеру);
  - прямолинейного участка длиной 3 DN;
  - концентрического перехода от DN имитатора (расходомера) к DN 1 подводящего трубопровода;
  - монтажного патрубка DN 1 - для сварки с подводящим трубопроводом;
• Отводящий участок, состоящий из:
  - фланца, прилегающего к имитатору (расходомеру);
  - прямолинейного участка длиной 3 DN;
  - концентрического перехода от DN имитатора (расходомера) к DN 2 отводящего трубопровода;
  - монтажного патрубка DN 2 - для сварки с отводящим трубопроводом;
• Габаритный имитатор расходомера;
• Шунтирующая шина со скобами для защиты расходомера от токов, протекающих по трубопроводу.

ВЗЛЕТ КПА для монтажа расходомеров исполнения "сэндвич" в пластиковые (металлопластиковые) трубопроводы (DN 10...DN 100)

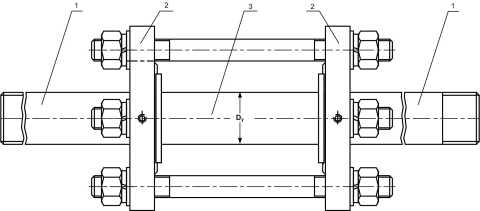

1 – прямолинейный участок; 2 – прилегающий фланец; 3 – габаритный имитатор расходомера.
