Шкафы управления тягодутьевыми установками ШУТУ

Шкафы управления тягодутьевыми установками ШУТУ предназначены для обеспечения электроснабжения и управления работой дымососов и вентиляторов котельных агрегатов районных котельных крупных городов и небольших населенных пунктов. Шкафы управления оснащены преобразователем частоты, который регулирует скорость вращения двигателя тягодутьевой установки и обеспечивает заданное значение контролируемого параметра (давление/разряжение).

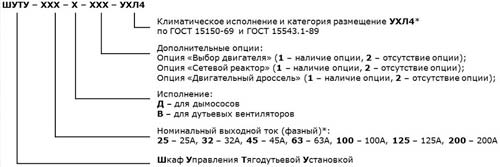

Структура условного обозначения

Устройство и принцип действия

Базовый ШУТУ обеспечивает следующие режимы работы:

• режим «Автомат» (Основной режим). Данный режим обеспечивает поддержание необходимого номинального давления/разряжения путем автоматического регулирования скорости двигателя.
• режим «Ручной» (Резервный режим). В данном режиме не выполняется контроль и автоматическое регулирование давления/разряжения. Пуск и останов в ручном режиме осуществляется кнопками управления на передней двери ШУТУ.

Опции к базовому ШУТУ

При изготовлении ШУТУ могут быть включены следующие опции (наличие опции в ШУ ТДУ определяется Заказчиком при заполнении опросного листа):

• «Выбор двигателя»: возможность ручного переключения с основного на резервный двигатель (наличие данной опции для дымососов и вентиляторов мощностью двигателей 37 кВт и выше, т.е. начиная с ШУ ТДУ(ДМ/ДВ)-80).
• «Сетевой реактор»: защищает частотный преобразователь от больших токов при набросах сетевого напряжения, применяется при близком расположении трансформаторной подстанции (до 300 м);
• «Двигательный дроссель»: защищает обмотки двигателя от перенапряжений, применяется при значительном удалении подключаемого двигателя от частотного преобразователя (более 30м);

Виды защит реализуемых в ШУТУ

• максимально токовая защита;
• время-токовая защита;
• защита от недопустимых отклонений питающего напряжения;
• защита от аварии узла сброса энергии;
• защита от ошибок системы управления;
• температурная защита преобразователя;
• температурная защита двигателя.

В режиме работы дымососа или вентилятора от сети защита двигателя от недопустимых длительных перегрузок и токов короткого замыкания осуществляется с помощью тепловых реле.
