Сигнализатор заземления индивидуальный цифровой СЗИ-1Ц
Оплата
- Безналичный расчет
- Предоплата на банковкую карту
- Оплата с отсрочкой платежа
Доставка
- Деловые Линии;
- ПЭК;
- ЖелДорЭкспедиция;
- КИТ;
- Энергия;
Сигнализатор заземления индивидуальный цифровой СЗИ-1Ц предназначен для непрерывного контроля и отображения на цифровом трехразрядном индикаторе величины сопротивления изоляции относительно «земли» источников питания постоянного и переменного тока постовых и напольных устройств железнодорожной автоматики.
Сигнализатор СЗИ-1Ц заменяет сигнализаторы СЗИ1, СЗИ-1М.
Условия эксплуатации
Сигнализатор СЗИ-1Ц предназначен для работы при температуре окружающего воздуха от минус 40 до плюс 65 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ15150).
Конструктивные данные
- Конструкция сигнализатора СЗИ-1Ц обеспечивает установку в штепсельную розетку реле НМШ.
- Степень защиты сигнализатора СЗИ-1Ц, обеспечиваемая оболочкой, – ІР30 по ГОСТ14254.
- Габаритные размеры сигнализатора СЗИ-1Ц – не более 112х87х200 мм.
- Масса сигнализатора СЗИЦУ –не более 1,35 кг.
Технические характеристики
- Напряжение питания сигнализатора СЗИ-1Ц – 230 (-23,0; +11,5) В от источника однофазного переменного тока частотой 50 Гц или 60 Гц.

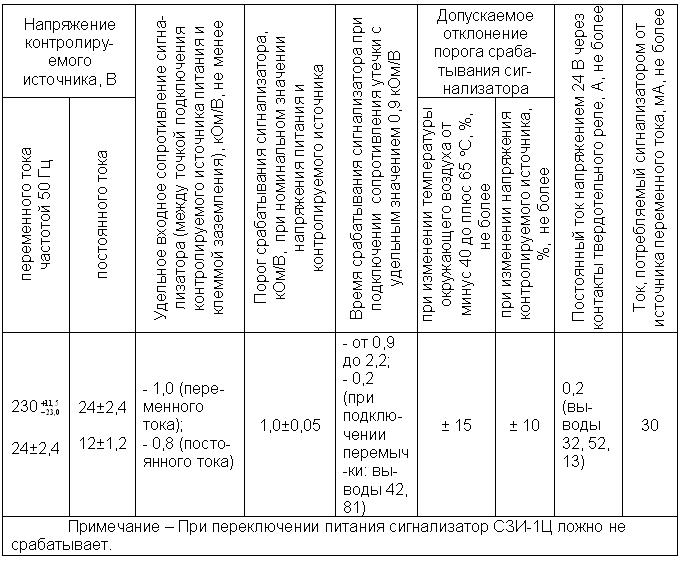

- Основные параметры сигнализатора СЗИ-1Ц приведены в таблице 1.
- На трехразрядном цифровом индикаторе сигнализатора СЗИ-1Ц отображается величина сопротивления изоляции контролируемой сети (единица показаний – кОм) в диапазоне ± 20 % от номинальных значений сопротивления изоляции (порогов срабатывания сигнализатора) с допускаемыми отклонениями не более ± 10 % в соответствии с таблицей 2.
Номинальное напряжение контролируемого источника, В | Диапазон отображения сопротивления изоляции, кОм | Показания индикатора, включая допускаемые отклонения ± 10 %, кОм | |
переменного тока | постоянного тока | ||
230 | - | от 184,0 до 276,0 | от 165,0 до 303,0 |
24 | - | от 19,2 до 28,8 | от 17,3 до 31,7 |
- | 24 | ||
- | 12 | от 9,6 до 14,4 | от 8,64 до 15,8 |

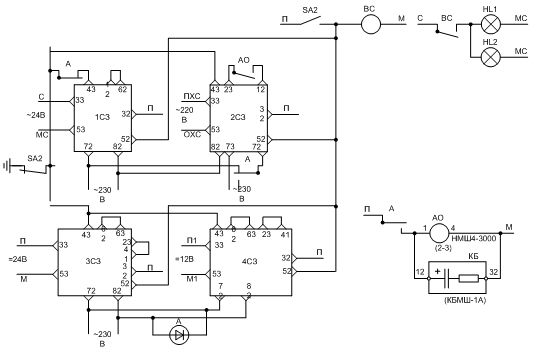

Схема внешних подключений
Рисунок 1 – Схема внешних подключений сигнализатора СЗИ-1Ц
